Armonica în sistemele electrice pot reprezenta provocări semnificative, mai ales atunci când vine vorba de bare de autobuze rigide. În calitate de furnizor de bare rigid de bare, înțelegem importanța abordării efectelor armonice pentru a asigura funcționarea fiabilă și eficientă a sistemelor electrice. În această postare pe blog, vom explora diverse strategii pentru atenuarea efectelor armonice asupra barelor de autobuze rigide.
Înțelegerea armonicilor și impactul acestora asupra barelor de autobuze rigide
Armonica sunt frecvențe nedorite care sunt multipli întregi ai frecvenței fundamentale (de obicei 50 sau 60 Hz) într -un sistem electric. Acestea sunt generate de sarcini non -liniare, cum ar fi unități de frecvență variabilă (VFD), redresor și balasturi electronice. Când armonicele sunt prezente într -un sistem electric, acestea pot cauza mai multe probleme pentru barele de autobuze rigide.
Una dintre problemele primare este încălzirea crescută. Prezența armonicilor duce la curgerea curentului suplimentar prin bara de bus. Conform legii lui Joule (p = i²r), pierderea de energie (încălzirea) într -un conductor este proporțională cu pătratul curentului. Deci, chiar și o creștere mică a curentului armonic poate duce la o creștere semnificativă a încălzirii. Această încălzire excesivă poate reduce durata de viață a barei de bus, a izolației daunelor și poate crește riscul de incendiu.
O altă problemă este distorsiunea formei de undă de tensiune. Armonica poate provoca denaturarea tensiunii, ceea ce poate afecta performanța altor echipamente electrice conectate la același sistem. Pentru barele de autobuze rigide, distorsiunea tensiunii poate duce la o distribuție neuniformă a curentului, ceea ce poate provoca eforturi mecanice asupra barei de bus și a structurilor sale de susținere.
Strategii de atenuare a efectelor armonice
1.. Dimensiunea corectă a barei de bus
Unul dintre cei mai fundamentali pași în atenuarea efectelor armonice este să dimensionăm corect bara de bus rigidă. La dimensionarea unei bare de bus, nu este suficient să luăm în considerare doar curentul fundamental. Curenții armonici trebuie, de asemenea, luați în considerare. Vă recomandăm să utilizați instrumente software care pot analiza spectrul armonic al sarcinii și calculați curentul armonic total. Pe baza acestei analize, bara de bus poate fi dimensionată pentru a gestiona curenții fundamentali și armonici combinați.
De exemplu, dacă un sistem are un nivel ridicat de armonice de ordin 3, care sunt adesea prezente în sisteme cu sarcini non -liniare cu fază unică, bara de bus ar trebui să fie dimensionată pentru a gestiona curentul suplimentar cauzat de aceste armonice. O suprafață mai mare încrucișată a barei de bare poate reduce rezistența și, prin urmare, încălzirea cauzată de curenții armonici.
2. Utilizarea filtrelor armonice
Filtrele armonice sunt dispozitive care sunt concepute pentru a reduce nivelul armonicilor într -un sistem electric. Există două tipuri principale de filtre armonice: filtre pasive și filtre active.
Filtre pasive
Filtrele pasive constau din inductori, condensatori și rezistențe conectate într -o configurație specifică. Acestea sunt concepute pentru a oferi o cale de impedanță scăzută pentru curenții armonici, îndepărtându -i departe de bara de bus și de alte echipamente electrice. De exemplu, un filtru pasiv reglat poate fi proiectat pentru a rezona la o frecvență armonică specifică, cum ar fi a 5 -a sau a 7 -a armonică. Când curentul armonic ajunge la filtru, acesta este evitat prin filtru în loc să curgă prin bara de autobuz.
Filtre active
Filtrele active sunt mai avansate decât filtrele pasive. Ei folosesc electronice de putere pentru a genera un curent compensator care este egal în mărime, dar opus în faza curentului armonic. Acest curent compensator este injectat în sistem, anulând efectiv curentul armonic. Filtrele active pot oferi o compensație armonică mai bună pe o gamă mai largă de frecvențe și se pot adapta la modificările caracteristicilor de încărcare.
În calitate de furnizor rigid de bare de bus, putem lucra cu dvs. pentru a determina cel mai potrivit tip de filtru armonic pentru aplicația dvs. Echipa noastră de experți vă poate analiza sistemul electric și recomandă configurația adecvată a filtrului pentru a minimiza efectele armonice asupra barei dvs. de bus rigide.
3. Segregarea sarcinilor non -liniare
Sarcinile non -liniare sunt principala sursă de armonice într -un sistem electric. Prin segregarea sarcinilor non -liniare de la sarcini liniare, putem reduce impactul armonicilor asupra barei rigide. De exemplu, dacă este posibil, încărcările non -liniare, cum ar fi VFD -urile și redresorul ar trebui să fie conectate la o bară de bus sau la un alimentator dedicat.
Această segregare poate împiedica curenții armonici generați de sarcini non -liniare să curgă în bara de bare care furnizează sarcini liniare. Drept urmare, sarcinile liniare sunt mai puțin susceptibile de a fi afectate de distorsiunea tensiunii, iar nivelul armonic general al sistemului poate fi redus.
4. Împreună și legătură
Întemeierea și legarea corespunzătoare sunt esențiale pentru atenuarea efectelor armonice asupra barelor de autobuze rigide. Un sistem de împământare bun oferă o cale de impedanță scăzută pentru curenții de defecțiune și poate ajuta la stabilizarea tensiunii din sistem. Când vine vorba de armonice, un sistem bine împământat poate ajuta, de asemenea, la reducerea interferenței electromagnetice (EMI) cauzate de curenții armonici.
Bara de autobuz ar trebui să fie legată corespunzător de sistemul de împământare pentru a se asigura că orice curenți rătăciți sunt deviați în siguranță la sol. În plus, conductoarele de împământare ar trebui să fie dimensionate în mod corespunzător pentru a gestiona curenții armonici potențiali.
Alegerea materialului rigid al barei de bus
Alegerea materialului barei de bare poate avea, de asemenea, un impact asupra atenuării efectelor armonice. Două materiale obișnuite utilizate pentru barele rigide sunt cupru și aluminiu.
Bara de bus de cupru rigidă
Cuprul este o alegere populară pentru barele de autobuze datorită conductivității sale electrice ridicate.Bara de bus de cupru rigidăAre o rezistență mai mică în comparație cu aluminiul, ceea ce înseamnă că poate transporta mai mult curent cu mai puțină încălzire. Atunci când se ocupă cu curenții armonici, rezistența mai mică a cuprului poate ajuta la reducerea pierderii de energie și a încălzirii cauzate de curenții suplimentari. Cuprul are, de asemenea, proprietăți mecanice mai bune, care pot rezista la efortul mecanic cauzat de distribuția neuniformă a curentului din cauza armonicelor.

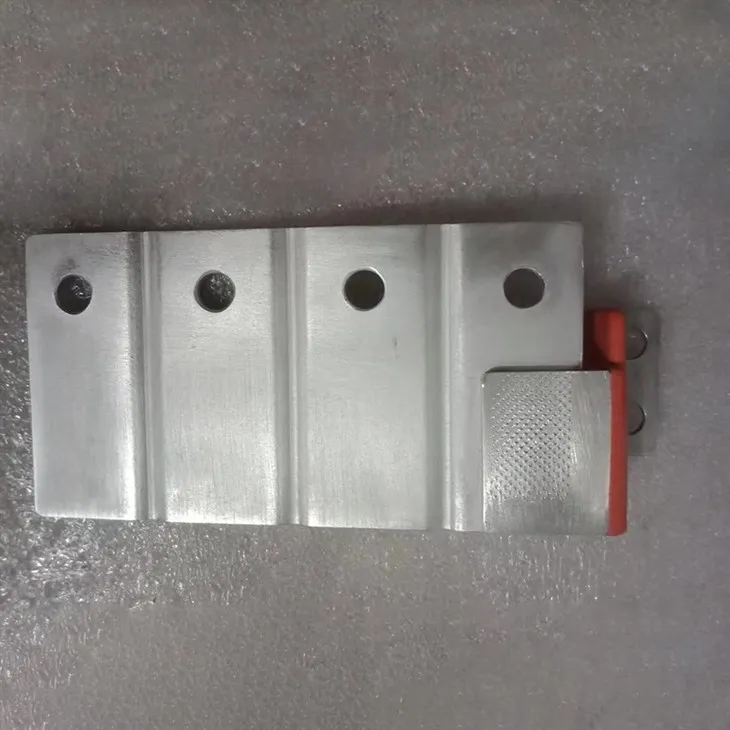

Bus de bus de aluminiu rigid
Aluminiul este o alternativă ușoară și cost -costuri la cupru.Bus de bus de aluminiu rigidPoate fi o alegere bună pentru aplicațiile în care greutatea este o preocupare. Cu toate acestea, aluminiul are o rezistență mai mare decât cuprul, astfel încât poate necesita o zonă mai mare - secțiune pentru a transporta aceeași cantitate de curent. Atunci când utilizați barele de bus de aluminiu într -un sistem cu armonice, este important să vă asigurați că bara de bus este dimensionată corect pentru a gestiona curenții armonici suplimentari.
Concluzie
Atenuarea efectelor armonice asupra barelor de autobuze rigide este crucială pentru funcționarea fiabilă și eficientă a sistemelor electrice. Urmând strategiile prezentate în această postare pe blog, cum ar fi dimensionarea adecvată a barelor de bare, utilizarea filtrelor armonice, segregarea încărcărilor non -liniare și împământarea și legătura corespunzătoare, puteți reduce semnificativ impactul armonicilor asupra barei dvs. rigide.
În calitate de furnizor rigid de bare, avem expertiză și experiență pentru a vă ajuta să selectați materialul potrivit pentru bara de bus și să proiectați un sistem electric care poate gestiona eficient armonicele. Fie că ai nevoie de unBara de bus de cupru rigidăsau aBus de bus de aluminiu rigid, vă putem oferi produse de înaltă calitate și soluții personalizate.
Dacă sunteți interesat să aflați mai multe despre produsele noastre rigide de bare de bus sau aveți nevoie de asistență în atenuarea efectelor armonice din sistemul dvs. electric, vă rugăm să ne contactați. Echipa noastră de experți este gata să discute cerințele dvs. specifice și să vă ofere cele mai bune soluții pentru proiectul dvs.
Referințe
- Roger C. Dugan, Mark F.
- „Manual de calcule electrice ale energiei electrice” de Hadi Saadat.
